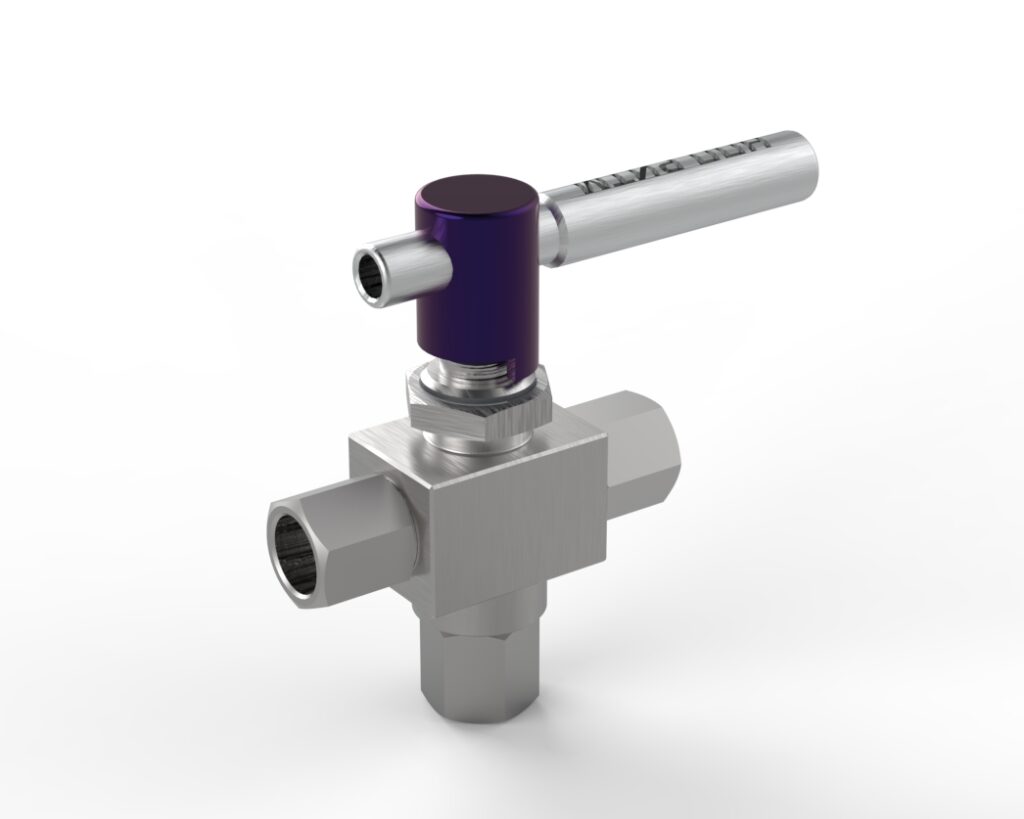

Кран шаровый RTB-3S
Применение
- Перекрытие потока жидкости или газа
- Управление заполнением/дренированием технологического оборудования
- Нефтеперерабатывающие и нефтехимические отрасли, энергетический сектор, горнорудный и металлургический сектор
- Процессы подготовки технологической и питьевой воды, пищевая отрасль промышленности, химическая отрасль промышленности
Трехходовой шаровый кран – вид запорной арматуры, характерной чертой которого является исполнение запорного элемента в виде шара с угловым отверстием, вращение которого используется для переключения потока между выходными штуцерами.
- Выполнены из коррозионностойких материалов
- Большой выбор присоединений к процессу и материалов
- Рабочие диапазоны:
— Рабочая температура: T = -196 … +250°C
— Рабочее давление: P = от вакуума до 420 бар - Присоединение к процессу:
— Метрическая цилиндрическая резьба М (ISO)
— Дюймовая коническая резьба NPT (К по ГОСТ)
— Дюймовая параллельная резьба G (BSPP)
— Дюймовая коническая резьба R (BSPT)
— Присоединение обжимным фитингом
— Исполнение под приварку - Опционально:
— Обезжиривание
— Морское исполнение
— NACE исполнение
— Особо чистое исполнение для контакта с пищевыми и фармакологическими продуктами
— Исполнение для атомной промышленности
— Исполнение для панельного монтажа с съемной рукоятью (антивандальное)
| Температура измеряемой среды | от -196 °C до +500 °C |
|---|---|
| Температура окружающей среды | от -60 °C до +85 °C |
| Номинальное давление | от -1 до 40 бар |
| Плотность измеряемой среды | ≥ 365кг/м3 |
| Материал выносной камеры и фланцев | V, L, S, T, M, H, X |
| Диаметр выносной камеры: | 60,3x2; 64x(63,5)x2 - электросварные |
| Рабочий диапазон указателя |
до 6000 мм |
| Присоединение к процессу | Фланцы: ГОСТ 12815-80, ГОСТ 33259-2015/EN1092-1, DIN 2526, ANSI/ASME B16.5 Приварные патрубки Резьбовое: метрическая (М), трубная цилиндрическая (G) или трубная коническая (NPT)(K) резьба. |
| Верх камеры | Плоский / Полукруглый / Фланцевое соединение |
| Низ камеры | Фланцевое соединение / Плоский / Полукруглый |
| Вентиляция | Пробки, краны, вентили, фланцы, патрубки |
| Дренаж | Пробки, краны, вентили, фланцы, патрубки |
| Магнитный инликатор | RI (пластиковый) при T ≤ +200 °C FI или CI (высокотемпературный) при T ≤ +500 °C /AG – акриловая приставка -196 °C ≤ T ≤ 0 °C |
| Шкала | SM (мм), SC (см), SP (%), SX (по заказу). |
| Сигнализаторы уровня | LLS-B |
| Датчик уровня | LLT-RS, LLT-MS и др. |
| Изоляция / Обогрев | IC, SC, SCC, ST, STC, EH, EHC |
