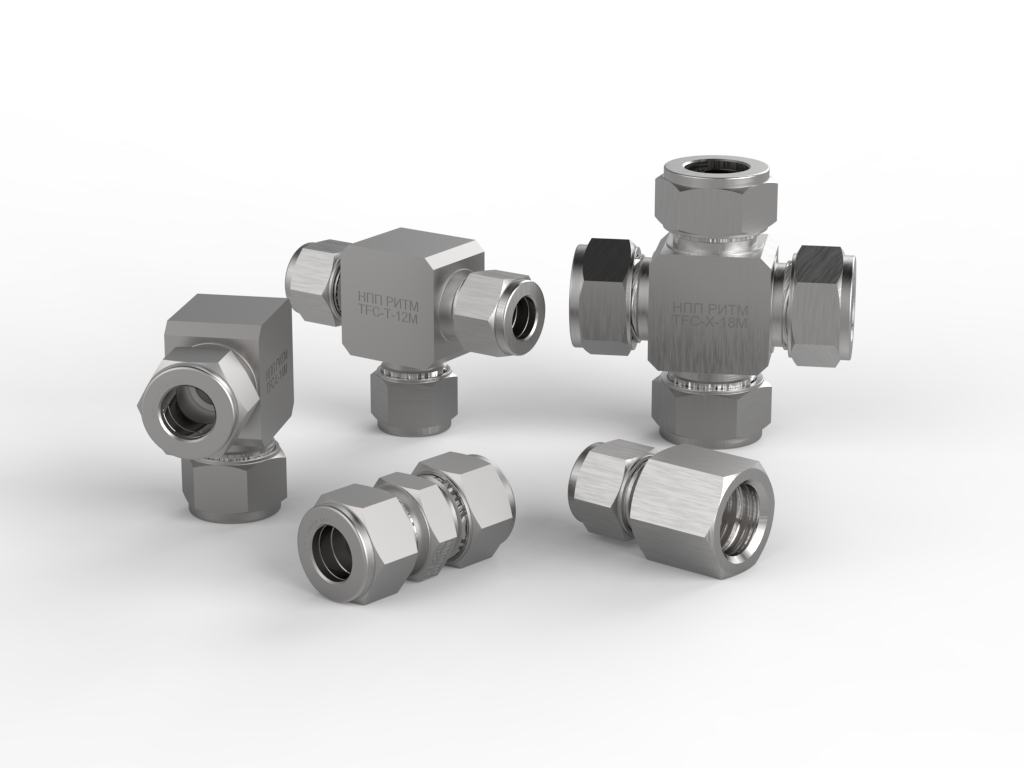

Инструментальные обжимные фитинги TFС
Применение
- Подходят для работы под вакуумом либо избыточным давлением
- Применимы для любых сред
- Температура эксплуатации от -196 до +650 °С
- Соответствие принятым в отрасли стандартам
Как следует из названия характерной чертой фитингов является обжимной способ присоединения к трубопроводу, что обеспечивает простоту и удобство монтажа и демонтажа фитинга.
Основной задачей обжимных фитингов является соединения импульсных линий, а так же их крепление к приборам КИПиА. Так же их широко применяют для аналитического оборудования.
| Пример обозначения при заказе | ||||||
| TF- | C- | C- | 12M | SS | ||
| 1 | 2 | 3 | 4 | |||
| 1. Тип фитинга | ||||||
| C | Фитинг обжимной с двойным врезным кольцом | |||||
| 2. Исполнение фитинга | ||||||
| См. перечень исполнений | ||||||
| 3. Присоединение | ||||||
| См. таблицу присоединений | ||||||
| 4. Материал основных частей | ||||||
| SS | Нержавеющая сталь | |||||
| CS | Углеродистая сталь | |||||
| CA | Медный сплав | |||||
| X | По согласованию с Заказчиком | |||||
| Опции | ||||||
| /OF | Обезжиривание | |||||
| /NC | NACE исполнение | |||||
| /MD | Морское исполнение | |||||
| /AS | Атомные станции | |||||
| /HD | Особо чистое | |||||
| /PM | Панельный монтаж | |||||
1. Для равноразмерных фитингов (муфт, ниппелей, соединителей, тройников, крестовин) размер резьбы/трубки в коде указывается только 1 раз.
2. Для переходников и адаптеров в коде сперва указывается наружная резьба.
3. Для понижающих адаптеров в коде заказе сперва указывается большая резьба/трубка, а затем меньшая.
4. Для заказа переходных/понижающих тройников тип и размер соединений в коде заказа указывается по часовой стрелке от крайнего левого соединения.
| Название | Код | Описание |
| Муфта | TFC-C | Для линейного соединения двух секций трубопровода, размеры труб равные |
| Муфта панельного монтажа | TFC-C/PM | Для линейного соединения двух секций трубопровода с закреплением на панели |
| Муфта понижающая | TFC-CR | Для линейного соединения двух секций трубопровода, размеры труб различаются |
| Муфта переходная | TFC-CA | с дюймовой трубки на метрическую |
| Тройник проходной | TFC-T | Тройник, все трубы равные |
| Тройник понижающий | TFC-TR | Тройник, трубы различающиеся |
| Тройник с резьбовым отводом | TFC-TTC | Тройник, средняя секция имеет наружную резьбу |
| Тройник переходной резьбовой L-типа | TFC-TTCL | Тройник, боковая секция имеет наружную резьбу |
| Тройник переходной резьбовой гнездо | TFC-TTCS | Тройник, средняя секция имеет внутреннюю резьбу |
| Тройник Переходной резьбовой гнездо | TFC-TTCSL | Тройник, боковая секция имеет внутреннюю резьбу |
| Тройник переходной под трубку | TFC-TPС | Тройник, средняя секция предназначена для обжимания другим фитингом |
| Тройник переходной под трубку | TFC-TPCL | Тройник, боковая секция предназначена для обжимания другим фитингом |
| Крестовина | TFC-X | Крестовина, все трубы равные |
| Переходник резьбовой | TFC-TC | Переходник с трубы на наружную резьбу |
| Переходник резьбовой для обжимки | TFC-TCPC | |
| Переходник резьбовой для обжимки | TFC-CP | |
| Переходник резьбовой гнездо | TFC-TCS | |
| Переходник резьбовой для манометра | TFC-TCSG | |
| Гнездно резьбовое переходное | TFC-TCSPC | Гнездо, боковая секция предназначена для обжимания другим фитингом |
| Уголок | TFC-L | Уголок 90, все трубы равные |
| Уголок резьбовой гнездо | TFC-TCLS | Уголок 90, боковая секция имеет внутреннюю резьбу |
| Уголок переходной под трубку | TFC-LPС | Уголок 90, боковая секция предназначена для обжимания другим фитингом |
| Переходник приварной Сварка встык | TFC-WC | Переходник с трубы под приварку |
| Дюймовые резьбы | |||||||||
| Размер резьбы | 1/8 | ¼ | 3/8 | ½ | ¾ | 1 | 1 ¼ | 1 ½ | 2 |
| NPT | 2N | 4N | 6N | 8N | 12N | 16N | 20N | 24N | 32N |
| R(BSPT) | 2R | 4R | 6R | 8R | 12R | 16R | 20R | 24R | 32R |
| G(BSPP) | 2G | 4G | 6G | 8G | 12G | 16G | 20G | 24G | 32G |
| Метрические резьбы | |||||||||
| Размер резьбы | М6х1 | М8х1 | М10х1 | М12х1 | М14х1,5 | М16х1,5 | М18х1,5 | М20х1,5 | М22х1,5 |
| ISO | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 |
| Размер резьбы | М27х2 | М33х2 | М42х1 | М48х2 | |||||
| ISO | М27 | М33 | М42 | М48 | |||||
| Трубные фитинги | |||||||||
| Наружный Ø | 6мм | 8мм | 10мм | 12мм | 14мм | 16мм | 20мм | 25мм | Метр-кая трубка |
| 6M | 8M | 10M | 12M | 14M | 16M | 20M | 25M | ||
| Наружный Ø | ¼« | 3/8« | ½« | 5/8« | ¾« | 1« | 1 ¼« | 1 ½« | Дюймовая трубка |
| 4T | 6T | 8T | 10T | 12T | 16T | 20T | 24T | ||
| Исполнение под приварку встык | |||||||||
| DN | DN4 | DN6 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| 4W | 6W | 10W | 15W | 20W | 25W | 32W | 40W | 50W | |
ТР ТС 010
Сертификат соответствия NACE
Каталог TF
