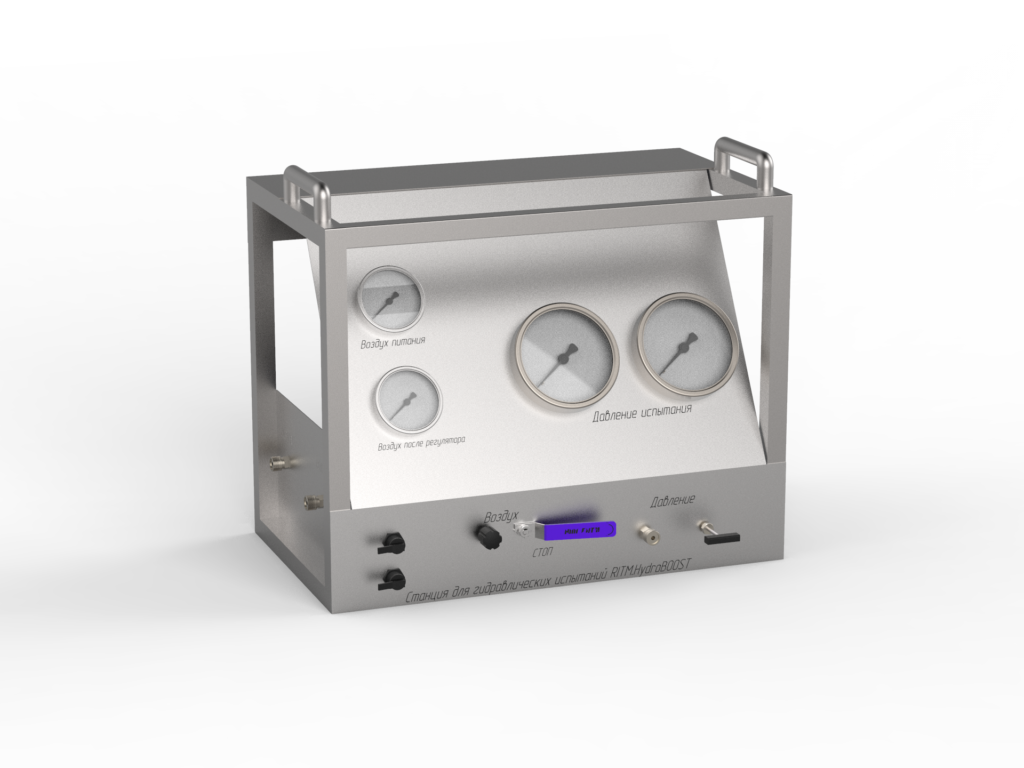

RITM HydroBoost

Применение

  • Установки для гидравлических испытаний на прочность, плотность и герметичность
  • Максимальное давление испытаний до 3000 Бар (300 МПа)
  • Широк
  • Соответствие принятым в отрасли стандартам

Станция предназначена для гидравлических, статических, циклических испытаний на прочность/плотность уровнемеров и термокарманов, а так же на герметичность затвора запорной и регулирующей арматуры по ГОСТ 24054-80, ГОСТ 25136-82, EN 12266-1-2007 или иным методикам. Станция выступает в качестве самостоятельного либо вторичного источника давления испытательной жидкости

Описание

Структура условного обозначения изделия при помощи кода заказа:
• Наименовании серии изделия (RITM.HydroBoost)
• Максимальное давление испытаний в барах;
• Коэффициент мультипликации встроенного пневмогидравлического насоса, количество поршней;
• Количество входных контуров/количество выходных контуров;
• Стационарное либо мобильное исполнение установки;
• Опциональное обозначение особые технические требования к изделию, в том числе исполнения по дополнительной сертификации.
Пример записи обозначения изделия в конструкторской, эксплуатационной документации и (или) при заказе:
Станция для гидравлических испытаний RITM.HydroBoost 600-69.1-1/1-M
где:
Станция для гидравлических испытаний серии RITM.HydroBOOST
-600 – Максимальное испытательное давление 600 бар (60 МПа);
-69.1 – Пневмогидравлический насос с коэффициентом мультипликации 1:69, однопоршневой;
-1/1 – Количество входных/выходных контуров, шт;
M – Мобильное(переносное) исполнение станции.

Особенности

Таблица 1. Основные параметры и характеристики
№ Характеристика Значение Единицы измерения Примечание
1 Максимальное давление испытаний 3000 (300) Бар (МПа) В зависимости от модели

2 Диапазон давления испытаний: 5…3000 (0,5…300) Бар (МПа)
3 Максимальное давление питательной линии «Воздух» 12 (1,2) Бар (МПа)
4 Температура рабочей среды От минус 20 до + 60 °С Без снижения вязкости среды
8 Уровень излучаемого шума (Leq), не более 79 Дб эквивалентный уровень излучаемого шума определяется в теч. 30 сек
9 Передаточное отношение поршней мультипликаторного насоса 1050 —
10 Вязкость испытательной жидкости, не более 30 сСт
11 Чистота питательной жидкости, не грубее 12 Класс По ГОСТ 17216-71
12 Производительность станции в режиме создания избыточного давления, не менее 0,5 л/мин
13 Производительность станции в режиме создания избыточного заполнения, не менее 3,0 л/мин
14 Рабочая среда Вода техническая, вода дистиллированная, Масло минеральное, эмульсии —
15 Расчетный срок службы, не менее 10 лет
16 Погрешность встроенных механических СИ, не более 1,6 %
17 Вес, не более 250 кг
18 Габариты, ВхШхГ, не более 1,5х1,5х1 м
19 Климатическое исполнение -25 … +40 °С Типовые исполнения
ТУ3.1 по ГОСТ 15150
