Термосопротивления

Описание

Работа термопреобразователя сопротивления основана на физическом свойстве металлов изменять своё электрическое сопротивление в зависимости от температуры. Данное свойство выражается в росте сопротивления при увеличении температуры.

Для производства термопреобразователей сопротивления чаще всего применяются платина, медь и никель. Платина является самым распространённым материалом в мировой практике. Обозначение Pt100 расшифровывается как платина (Platinum = Pt) и значение сопротивления 100 Ом при температуре 0 °C.

К достоинствам платины относятся химическая стойкость, относительная простота изготовления, доступность высокочистой проволоки и отличная воспроизводимость электрических характеристик. Благодаря этому удаётся получить действительно взаимозаменяемый резистор для измерения сопротивления, который широко представлен на рынке по доступной цене.

Конструкция

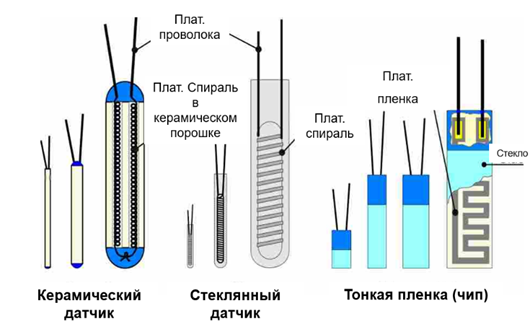

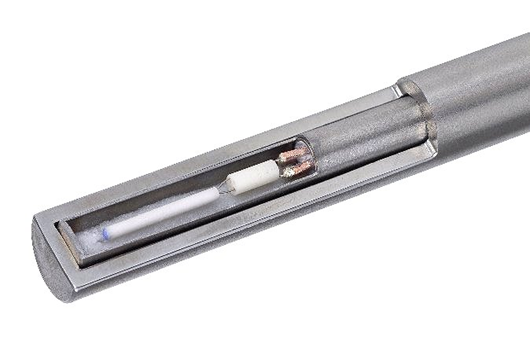

Термопреобразователи представляют собой чувствительный элемент термопреобразователя представляет собой спираль их платиновой проволоки или пленки, помещенную в заполненный порошком безводной окиси магния или алюминия керамический чехол. Сам сенсор может быть керамическим, стеклянным или пленочным. Чувствительный элемент соединяется при помощи МИ кабеля с клеммной головкой, закрепленной на металлической оболочке, или же внутренние проводники выведены через уплотнение в наружной части защитной оболочки.

Кабель с минеральной изоляцией (МИ) – это гибкая металлическая трубка с проводами и минеральной изоляцией внутри. С термометрами сопротивления используются МИ-кабели с медными проводами. Минеральная изоляция в виде порошка оксида магния или алюминия плотно облегает провода внутри трубки, которая изготавливается из нержавеющей стали.

Термометр сопротивления может подключаться двумя, тремя или четырьмя проводами. Двухпроводное подключение требует всего 2 провода, но в таком случае электроника измеряет суммарное сопротивление термосопротивления и проводов, что нежелательно. Использование дополнительных проводов позволяет компенсировать их сопротивление и точнее определить искомое сопротивление ТС. Четырёхпроводное подключение даёт наиболее точный результат.

Измерительные преобразователи

Термопреобразователи могут комплектоваться вторичными преобразователями для преобразования сигнала от термопреобразователя сопротивления в унифицированный выходной сигнал постоянного тока.

Измерительные преобразователи воспринимают сигналы от всех стандартных промышленных датчиков температуры — как от термопреобразователей сопротивления, так и от термоэлектрических преобразователей (термопар), — преобразуя входные измерительные сигналы в унифицированный выходной сигнал 4–20 мА. Датчики температуры поставляются в различных конструктивных исполнениях и типах корпусов. Они могут монтироваться непосредственно в точке измерения совместно с чувствительным элементом или термопарой, а также устанавливаться удаленно с передачей сигнала по проводному соединению или по беспроводной сети. Для обеспечения гибкости применения предусмотрена возможность удалённой и локальной настройки конфигурации датчиков.

Преимущества и недостатки

К преимуществам термопар можно отнести:
Линейный выход сигнала;
Стабильность показаний;
Отсутствие необходимости применения компенсационного или удлинительного кабеля;
Более высокая точность измерений по сравнению с термопарами.

При этом важно отметить и следующие недостатки:

Ограниченный диапазон измерения температуры;
Более медленный отклик относительно термопары;
Хрупкость чувствительного элемента;
Ошибка сомонагрева вызванная необходимостью пропускания тока для измерения сопротивления чувствительного элемента.
