Магнитный указатель уровня RMLG надставного монтажа
Описание

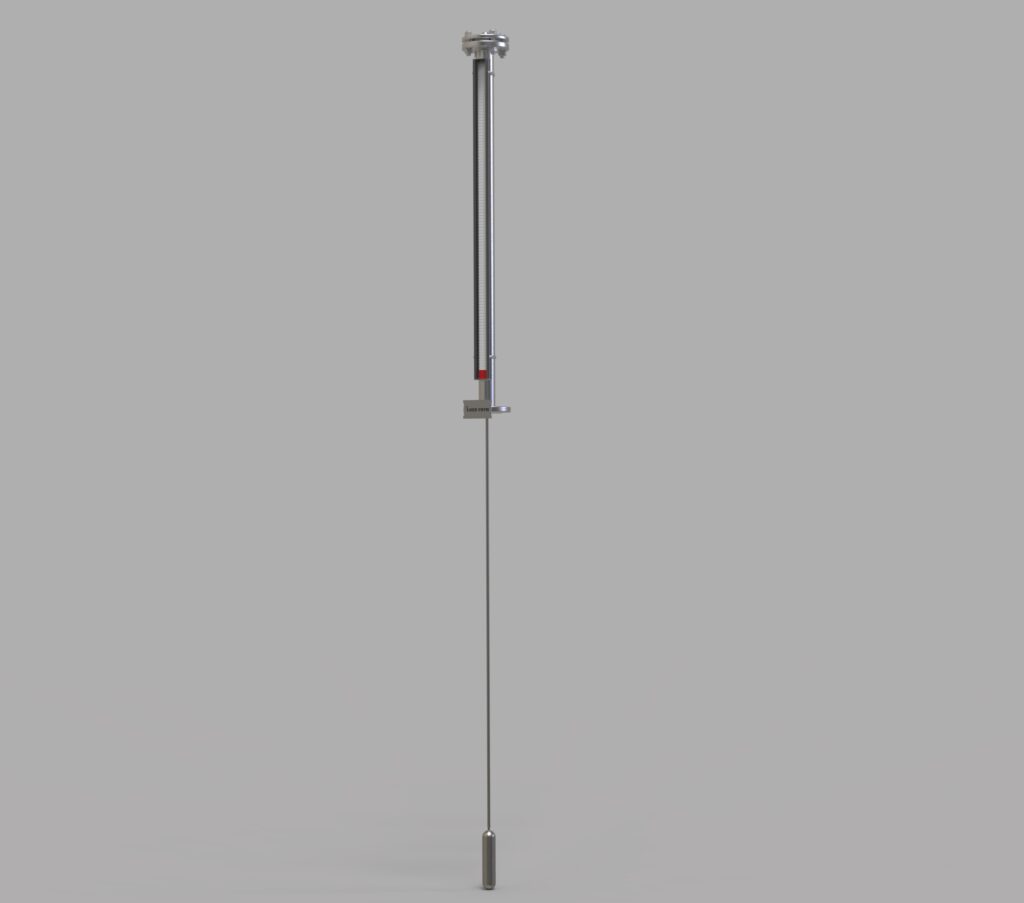

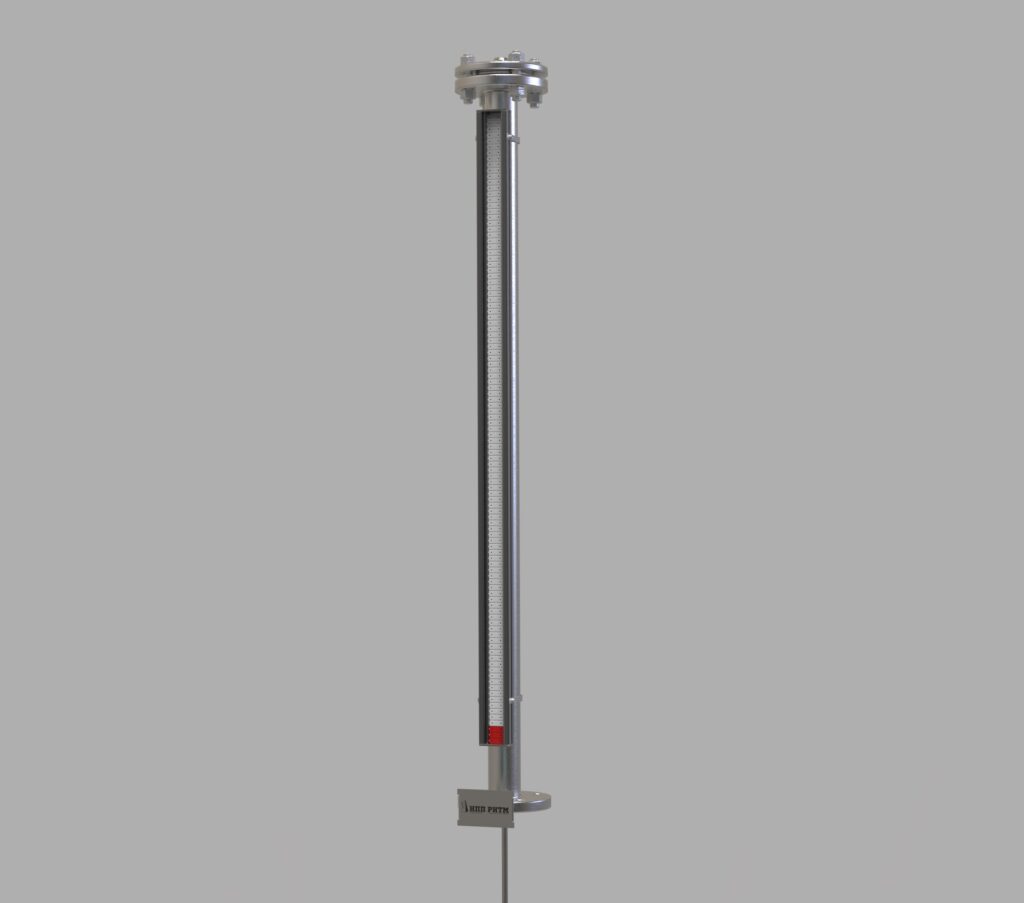

Указатели уровня надставного монтажа на основе магнитной передачи показаний являются надежной и неприхотливой альтернативой буйковому индикатору уровня. Указатель уровня магнитный RMLG надставного монтажа предназначен для установки сверху емкости. Поплавок указателя находиться в емкости и перемещается вместе с жидкостью. Магнитная система при этом находиться внутри корпуса изделия и соединена с поплавком таким образом, чтобы отображать его положение внутри емкости. Данное исполнение широко применяется для индикации уровня на подземных емкостях.
Важно отметить – так как поплавку необходимо выталкивать шток указателя, то для получения достаточной силы выталкивания необходимы поплавки большого диаметра. При этом образуется неизмеряемая зона внизу поплавка, влияние которой необходимо учитывать при проектировании. Рекомендуемое присоединение прибора при этом DN100 и более.
| Характеристика | Значение |
| Давление процесса | -0,1…6,3 МПа |
| Температура измеряемой среды | -196…+450°С |
| Минимальная плотность измеряемой среды | 500 кг/м3 |
| Материальное исполнение | Нержавеющая сталь 12Х18Н10Т, 316L, 316Ti; Другие материалы по согласованию с заказчиком |
| Межцентровое расстояние | 150…12000 мм |
| Температура окружающей среды | -60 … +85°С |
| Угол обзора магнитного индикатора | 60° |
| Степень защиты магнитного индикатора | IP67 |
| Сейсмостойкость, баллов по MSK64 | 9 |
| Устойчивость к воздействию синусоидальной вибрации | N1 по ГОСТ Р 52931-2008 |
| Дополнительные опции | — Обезжиривание — Морское исполнение — NACE исполнение — Особо чистое исполнение для контакта с пищевыми и фармакологическими продуктами — Исполнение для атомной промышленности |
| Пример записи при заказе: | |||||||||
| RMLG- | O- | R80/16/B — | L2500/VL1000- | MIP- | S12/F200- | PN16- | FPG12/N- | EX — | N |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 1. Варианты расположения присоединительных элементов | |||||||||
| O- | надставной монтаж (монтаж сверху ёмкости) | ||||||||
| 2.Вид и размер присоединительных элементов / Присоединение к процессу | |||||||||
| A DN/PN/форма | фланец по стандарту ANSI/ASME B16.5 | ||||||||
| E DN/PN/форма | фланец по EN1092-1 | ||||||||
| R DN/PN/форма | фланец по ГОСТ 33259-2015 | ||||||||
| X | По согласованию с Заказчиком | ||||||||
| 3. Расстояние между присоединительными элементами L / Диапазон показаний VL | |||||||||
| L___ | глубина погружения указателя* | ||||||||
| /VL___ | Диапазон показаний. | ||||||||
| 4. Индикатор, шкала | |||||||||
| MI | Магнитный индикатор | ||||||||
| MA | Магнитный индикатор с приставкой из акрилового стекла | ||||||||
| __M | гравированная шкала в мм | ||||||||
| __C | гравированная шкала в см | ||||||||
| __P | гравированная шкала в % | ||||||||
| __X | гравированная шкала по согласованию с заказчиком | ||||||||
| N | индикатор отсутствует | ||||||||
| 5. Материал корпуса / длина поплавка | |||||||||
| Sxx | Нержавеющая сталь, xx-сплав | ||||||||
| Txx | Титан, xx-сплав | ||||||||
| Mxx | Монель, xx-сплав | ||||||||
| Hxx | Хастеллой, xx-сплав | ||||||||
| Ixx | Инконель, xx-сплав | ||||||||
| X | По согласованию с Заказчиком | ||||||||
| /F___ | Длина поплавка | ||||||||
| 6. Класс давления | |||||||||
| PN__ Класс давления, бар | |||||||||
| 7. Верхнее окончание корпуса / нижнее окончание корпуса | |||||||||
| C__ | Заглушка | ||||||||
| F__ | Фланцевая пара | ||||||||
| X | Специальное исполнение по согласованию с заказчиком | ||||||||
| 8. Одобрения и сертификаты | |||||||||
| N | общепромышленное исполнение | ||||||||
| EX | взрывобезопасное исполнение 1Ex h IIС T6…T1 Gb X | ||||||||
| NC | соответствие NACE MR 0103 и NACE MR 0175, ГОСТ 53678, ГОСТ 53679 в части выбора и методов обработки материалов изделия. | ||||||||
| MD | соответствие РМРС | ||||||||
| HD | заключение санитарно-эпидемиологической экспертизы ФМБА России | ||||||||
| AS | соответствие СТО 1.1.1.07.001.0675, оборудование для ядерных установок. | ||||||||
| OF | Обезжиривание | ||||||||
| 9. Исполнение | |||||||||
| N | Типовое исполнение | ||||||||
| LT | Наличие накладного преобразователя уровня | ||||||||
| XLS | Наличие накладных сигнализаторов уровня, где X – количество сигнализаторов | ||||||||
| CW | для жидкостей малой плотности с дифференциальным компенсатором веса поплавка (противовес) | ||||||||
