Описание

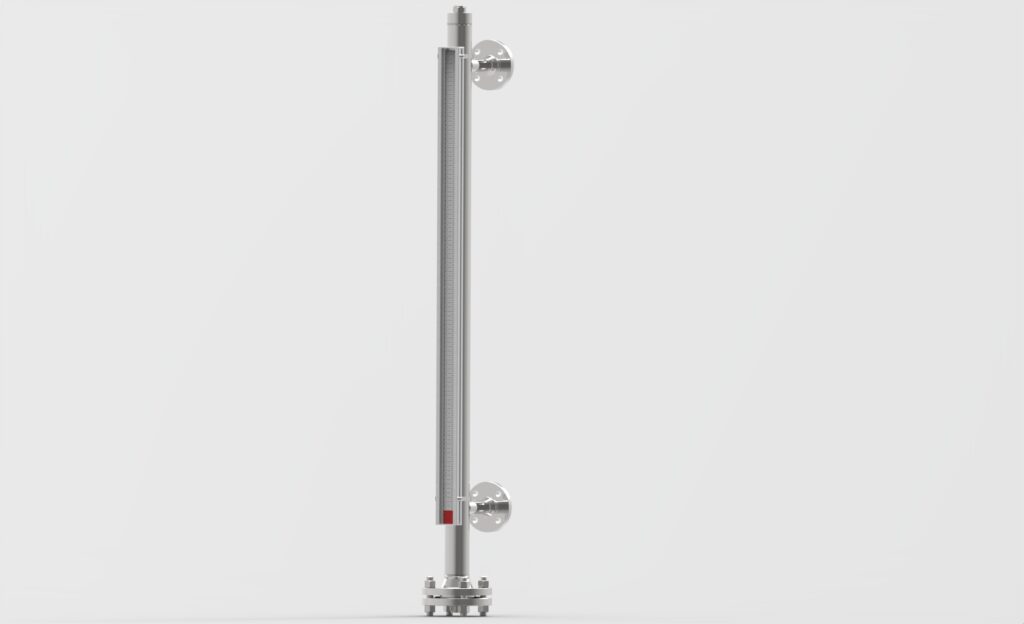

Указатели уровня на основе магнитной передачи показаний, считываемых оператором через защитное стекло магнитного индикатора, являются, наряду со стеклянными указателями, одними из самых надежных и долговечных способов измерения уровня. Конструктивно прибор состоит из металлического корпуса, который соединяется с резервуаром, в котором проводятся измерения уровня. Внутри корпуса прибора расположен поплавок, оснащенный магнитной системой, который по принципу сообщающихся сосудов, перемещается по корпусу соответственно уровню рабочей среды. Магнитная система поплавка проворачивает ряд наборных элементов магнитного индикатора. Граница двух цветов соответствует месту нахождения поплавка, что соответствует уровню рабочей среды в резервуаре.
Применение
Указатели уровня широко эксплуатируются на предприятиях химической, нефтехимической, нефтегазовой, энергетической, фармацевтической, пищевой и других отраслях промышленности. Простота их конструкции и изолированность магнитного индикатора от агрессивного воздействия среды позволяет минимизировать время и ресурсы на обслуживание прибора.
Большое разнообразие решений в конструкции приборов решает множество задач измерения, таких как измерение кислот и щелочей, установка накладных и погружных сигнализаторов и датчиков уровня, измерение сжиженных газов и жидкостей, склонных к полимеризации, возможность измерения криогенных жидкостей, а также жидкостей с крайне низкой плотностью.
| Характеристика | Значение |
| Давление процесса | -0,1…40,0 МПа |
| Температура измеряемой среды | -196…+450°С |
| Минимальная плотность измеряемой среды | 400 кг/м3 |
| Материальное исполнение | Нержавеющая сталь 12Х18Н10Т, 316L, 316Ti; Другие материалы по согласованию с заказчиком |
| Межцентровое расстояние | 150…12000 мм |
| Температура окружающей среды | -60 … +85°С |
| Угол обзора магнитного индикатора | 60° |
| Степень защиты магнитного индикатора | IP67 |
| Сейсмостойкость, баллов по MSK64 | 9 |
| Устойчивость к воздействию синусоидальной вибрации | N1 по ГОСТ Р 52931-2008 |
| Дополнительные опции | — Обезжиривание — Морское исполнение — NACE исполнение — Особо чистое исполнение для контакта с пищевыми и фармакологическими продуктами — Исполнение для атомной промышленности |
| Пример записи при заказе: | |||||||||
| RMLG- | S- | R50/16/B — | VL1000- | MIP- | S12/F200- | PN16- | CPG12/FBG12- | EX — | N |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 1. Варианты расположения присоединительных элементов | |||||||||
| S- | «бок-бок» | ||||||||
| T- | «верх-низ» | ||||||||
| L- | «верх-бок» | ||||||||
| B- | «бок-низ» | ||||||||
| 2.Вид и размер присоединительных элементов / Присоединение к процессу | |||||||||
| A DN/PN/форма | фланец по стандарту ANSI/ASME B16.5 | ||||||||
| E DN/PN/форма | фланец по EN1092-1 | ||||||||
| R DN/PN/форма | фланец по ГОСТ 33259-2015 | ||||||||
| M__/_ | Резьба ГОСТ 22526, где __ размер резьбы, мм. | ||||||||
| G__/_ | Резьба DIN3852, где __ размер резьбы, дюймы. | ||||||||
| N__/_ | Резьба NPT, где __ размер резьбы, дюймы. | ||||||||
| W __х_/(/___) | Исполнение под приварку, где _ — наружный диаметр / длина патрубка от стенки камеры (указывается, когда L≠100) | ||||||||
| X | По согласованию с Заказчиком | ||||||||
| 3. Расстояние между присоединительными элементами L / Диапазон показаний VL | |||||||||
| L___ | расстояние между осями присоединительных патрубков* | ||||||||
| /VL___ | Диапазон показаний. В случае, если L=VL, то L в коде заказа не указывается. | ||||||||
| 4. Индикатор, шкала | |||||||||
| MI | Магнитный индикатор | ||||||||
| MA | Магнитный индикатор с приставкой из акрилового стекла | ||||||||
| __M | гравированная шкала в мм | ||||||||
| __C | гравированная шкала в см | ||||||||
| __P | гравированная шкала в % | ||||||||
| __X | гравированная шкала по согласованию с заказчиком | ||||||||
| N | индикатор отсутствует | ||||||||
| 5. Материал корпуса / длина поплавка | |||||||||
| Sxx | Нержавеющая сталь, xx-сплав | ||||||||
| Txx | Титан, xx-сплав | ||||||||
| Mxx | Монель, xx-сплав | ||||||||
| Hxx | Хастеллой, xx-сплав | ||||||||
| Ixx | Инконель, xx-сплав | ||||||||
| X | По согласованию с Заказчиком | ||||||||
| /F___ | Длина поплавка | ||||||||
| 6. Класс давления | |||||||||
| PN__ Класс давления, бар | |||||||||
| 7. Верхнее окончание корпуса / нижнее окончание корпуса | |||||||||
| C__ | Заглушка | ||||||||
| F__ | Фланцевая пара | ||||||||
| X | Специальное исполнение по согласованию с заказчиком | ||||||||
| 8. Одобрения и сертификаты | |||||||||
| N | общепромышленное исполнение | ||||||||
| EX | взрывобезопасное исполнение 1Ex h IIС T6…T1 Gb X | ||||||||
| NC | соответствие NACE MR 0103 и NACE MR 0175, ГОСТ 53678, ГОСТ 53679 в части выбора и методов обработки материалов изделия. | ||||||||
| MD | соответствие РМРС | ||||||||
| HD | заключение санитарно-эпидемиологической экспертизы ФМБА России | ||||||||
| AS | соответствие СТО 1.1.1.07.001.0675, оборудование для ядерных установок. | ||||||||
| OF | Обезжиривание | ||||||||
| 9. Исполнение | |||||||||
| N | Типовое исполнение | ||||||||
| LT | Наличие накладного преобразователя уровня | ||||||||
| XLS | Наличие накладных сигнализаторов уровня, где X – количество сигнализаторов | ||||||||
| RF | исполнение с возможностью монтажа погружного уровнемера с в основной корпус изделия, присоединение уровнемера фланцевого типа | ||||||||
| RT | исполнение с возможностью монтажа погружного уровнемера с в основной корпус изделия, присоединение уровнемера резьбового типа | ||||||||
| DC | Дополнительный корпус для установки погружного уровнемера, присоединение уровнемера фланцевого типа | ||||||||
| EC | исполнение для применения в среде сжиженных газов и жидкостей, склонных к полимеризации (расширенная камера) | ||||||||
| CW | для жидкостей малой плотности с дифференциальным компенсатором веса поплавка (противовес) | ||||||||
| SC | исполнение с составным корпусом с фланцевым соединением | ||||||||
