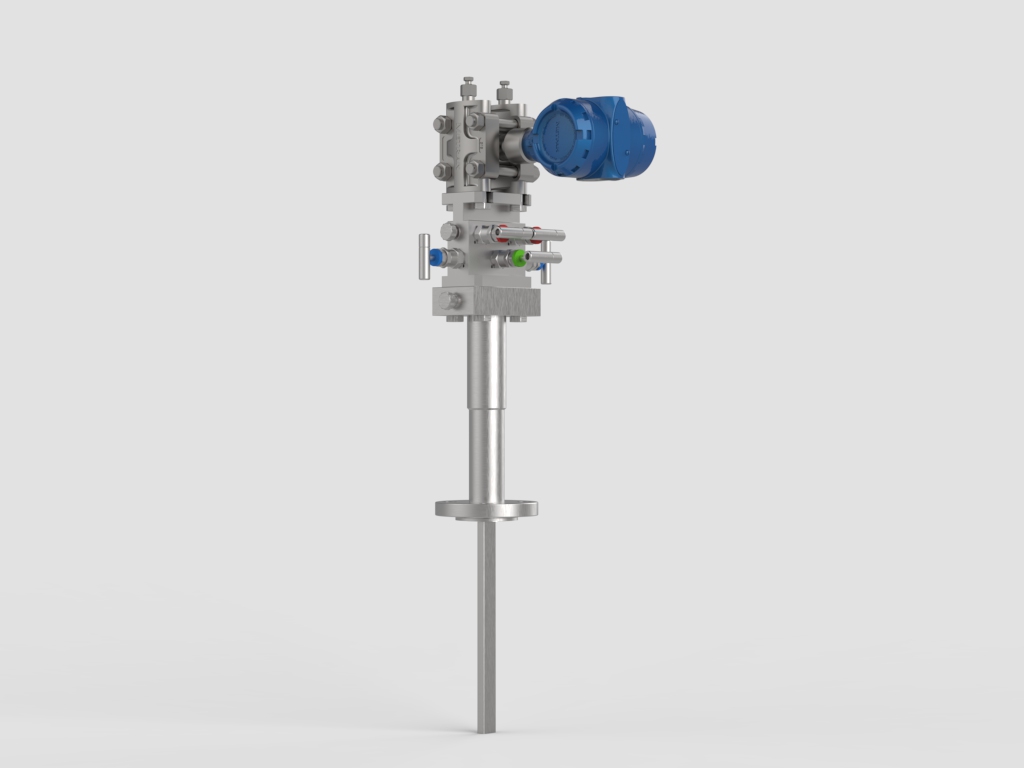

Осредняющая напорная трубка Пито R-Flow APT
Описание
Осредняющей трубкой Пито называется устройство, выполненное в виде стержня с отверстиями на противоположных его сторонах, служащим для создания перепада давления при протекании потока через трубопровод. Отверстия служат для осреднения скорости потока по всей площади трубопровода. Осреднение перепада давления пропорционально квадрату скорости потока.
Принцип работы основан на измерении перепада давления между полным и статическим давлением потока рабочей среды в трубопроводе. При установке прибора в трубопроводе поток среды обтекает чувствительный элемент трубки Пито. На стороне, обращённой навстречу потоку, через систему измерительных отверстий отбирается полное давление, а на противоположной стороне — статическое давление. Разность этих давлений формирует дифференциальное давление, пропорциональное динамическому напору потока. Перепад давлений обычно измеряется подсоединенным к трубке Пито преобразователем дифференциального давления, преобразующим значение перепада в электрический выходной сигнал.
Преимущества осредняющей трубки R-Flow APT:
• Усреднение данных минимизирует влияние локальных возмущений потока.
• Возможность использования в широком диапазоне скоростей и сред , исполнений — от низконапорных систем до сверхзвуковых потоков. Минимальные потери давления и создаваемые возмущения в трубопроводе, по сравнению с сужающей диафрагмой.
• Снижение затрат на обслуживание благодаря простой и надежной конструкции.

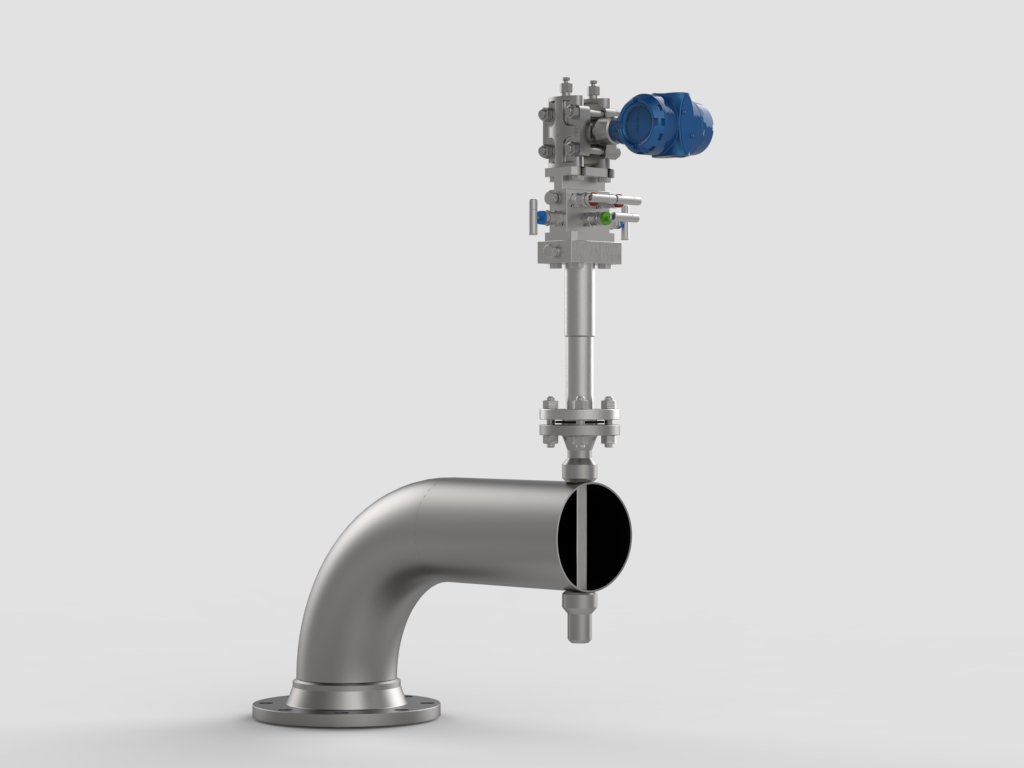

• Изготовление конструкции под прямой монтаж на трубопровод , а так же установка на кольцевой секции (держателе) для установки между фланцами.
• Расчет прочности и виброустойчивость конструкции. Методика измерения на Rflow APT.
• Исполнение: с двумя преобразователями давления (дублирование сигнала или расход min и max)
| Характеристика | Значение |
| Давление процесса | -0,1…42,0* МПа |
| Температура измеряемой среды | -196…+800°С |
| Материальное исполнение | Нержавеющая сталь 12Х18Н10Т, 316L, 316Ti; Углеродистая сталь 20, 09Г2С Другие материалы по согласованию с заказчиком |
| Диаметр номинальный (DN) | 50…6000* мм |
| Температура окружающей среды | -60 … +85°С |
| Рабочая среда | Жидкость, пар, газ группы 1 и 2 (р.II п.4 ТР ТС 032/2013) |
| Расчетный срок службы, не менее | 12 лет |
| Дополнительные опции | — Переходная секция для установки на прямоугольном трубопроводе — Механизм извлечения трубки под давлением — NACE исполнение |
| R-Flow | ||||
| Тип устройства расходомерного | ||||
| APT_ | Осредняющая напорная трубка Пито | |||
| DN__ | Размер линии DN__ | |||
| SQ_x__ | Размер прямоугольной линии трубопровода | |||
| Размерность присоединительных элементов | ||||
| ____/__ | Метрические единицы измерения (фланцы по ГОСТ 33259 / EN1092-1) , символ не указывается | |||
| A__/__ | Имперские единицы измерения (фланцы по ASME) | |||
| DN | Диаметр номинальный | |||
| PN | Давление номинальное | |||
| __ | Форма уплотнительной поверхности (при наличии) | |||
| Опции | ||||
| SQF | переходная секция для установки на прямоугольном трубопроводе | |||
| OS | контр-опора | |||
| HR | Установка на кольцевой секции (держателе) | |||
| Em | Механизм извлечения трубки под давлением | |||
| X | По согласованию с Заказчиком | |||
| Материал | ||||
| S03 | Нержавеющая сталь 03Х14Н13М3 / AISI 316L / 1.4404 | |||
| M40 | Сплав медно-никелевый Monel® 400 / НМЖМц 28-2,5-1,5 / 2.4375 | |||
| M50 | Сплав медно-никелевый Monel® K-500 / 2.4374 | |||
| H27 | Сплав никелевый Hastelloy® C276 / 2.4819 / | |||
| X | По согласованию с Заказчиком | |||
Сертификат ТР ТС 032
Декларация ТР ТС 010
