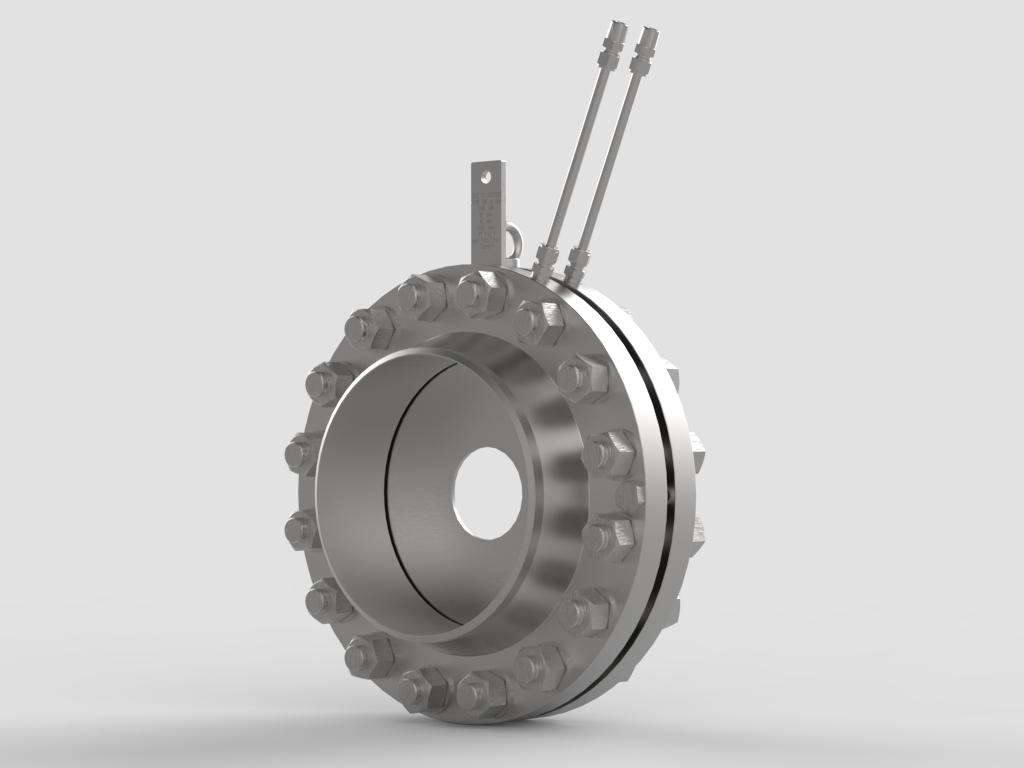

Измерительная диафрагма R-Flow MD
Описание
Измерительная диафрагма называется сужающее устройство, выполненное в виде пластины от отверстием, служащим для создания перепада давления при протекании потока сквозь него. Перепад давления на ней возникает в результате локального изменения скорости потока в соответствии с законом Бернулли. Разность этих давлений (перепад давления) на диафрагме тем больше, чем больше расход измеряемой среды. Измерительные диафрагмы комплектуются преобразователем давления или дифманометром в зависимости от требуемых технических параметров.
Конструкция измерительных диафрагм позволяет измерять расходы сред высокого давления и температуры. Ввиду отсутствия в конструкции подвижных частей и электронных сенсоров диафрагмы являются надежным и долговечным устройством измерения расхода.
Отдельным вариантом измерительной диафрагмы является стабилизирующая диафрагма, позволяющая сократить требуемую длину прямых участков трубопровода до 2D до и после сужающего устройства, что идеально подходит для модернизации существующих систем с нехваткой места. Так же данная диафрагма позволяет исключать скопление конденсата или иной жидкости внизу трубопровода.
| Характеристика | Значение |
| Давление процесса | -0,1…25,0 МПа |
| Температура измеряемой среды | -196…+750°С |
| Материальное исполнение | Нержавеющая сталь 12Х18Н10Т, 316L, 316Ti; Углеродистая сталь 20, 09Г2С Другие материалы по согласованию с заказчиком |
| Диаметр номинальный (DN) | 12…820 мм |
| Температура окружающей среды | -60 … +85°С |
| Рабочая среда | Жидкость, пар, газ группы 1 и 2 (р.II п.4 ТР ТС 032/2013) |
| Расчетный срок службы, не менее | 12 лет |
| Дополнительные опции | — Цельноточеная конструкция диска и прокладки — Раздельное исполнение диска и прокладки — NACE исполнение — Интегральная конструкция: диафрагма установлена в держатель с отбором давления |
| R | -Flow | |||||
| Тип Измерительной диафрагмы | ||||||
| FT | Стандартная диафрагма с фаской с выходной стороны | |||||

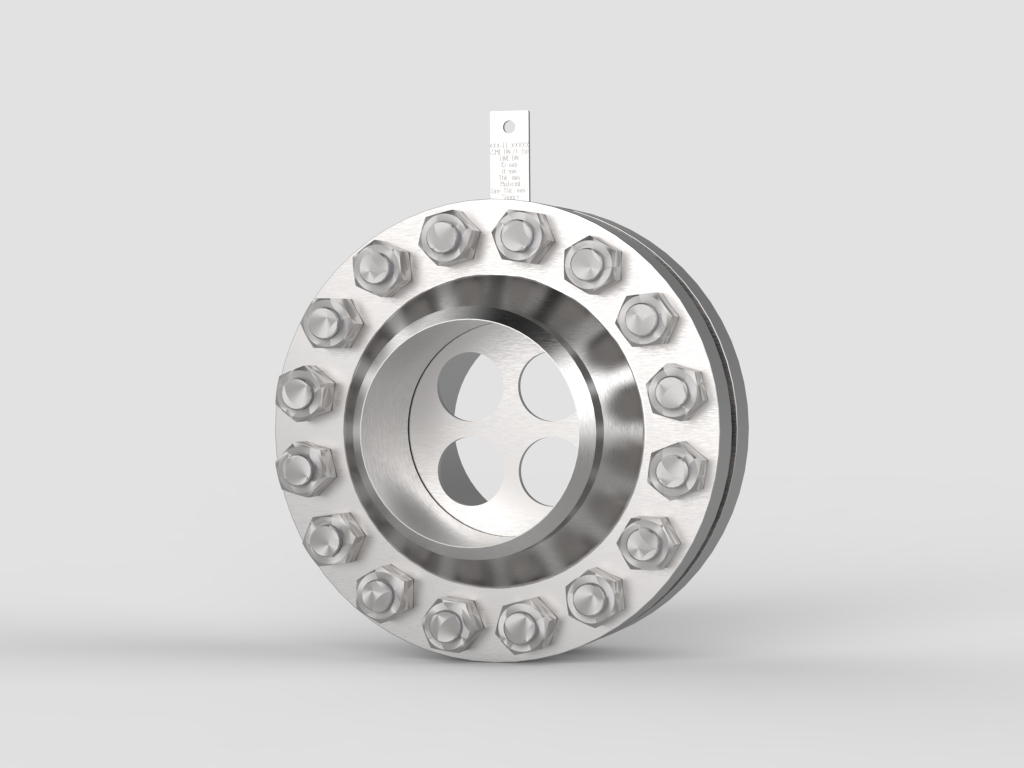

| CO | Стабилизирующая диафрагма с 4 отверстиями | |||||
| BD | Диафрагма для двухстороннего потока (без фаски) | |||||
| QC | Диафрагма «Четверть круга» Диафрагма «Четверть | |||||
| CE | Диафрагма с коническим входом | |||||
| SE | Сегментная диафрагма | |||||
| EC | Диафрагма с эксцентрическим отверстием | |||||

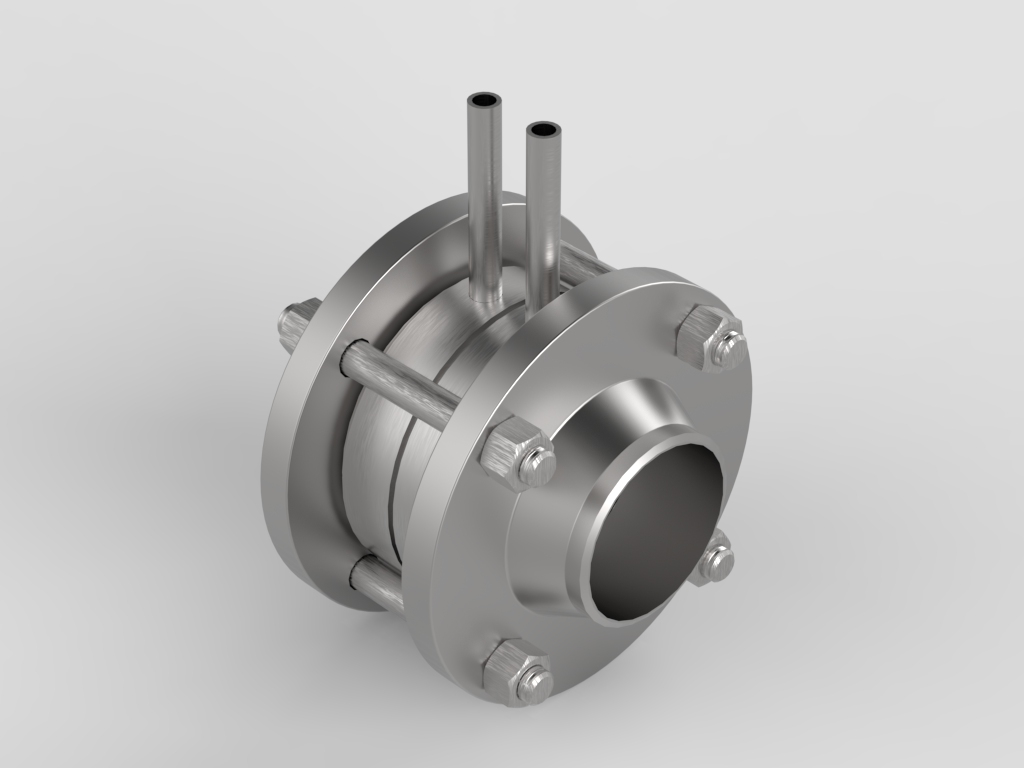

| CT | Диафрагма камерная (ДКС) | |||||
| FCT | диафрагма Фланцевая камерная (ДФК) | |||||
| Размерность трубопровода и присоединительных элементов | ||||||
| ____/__ | Метрические единицы измерения (фланцы по ГОСТ 33259 / EN1092-1) , символ не указывается | |||||
| A__/__ | Имперские единицы измерения (фланцы по ASME) | |||||
| DN | Диаметр номинальный | |||||
| PN | Давление номинальное | |||||
| __ | Форма уплотнительной поверхности (при наличии) | |||||
| Материал | ||||||
| S12 | Нержавеющая сталь 12Х18Н10Т / AISI 321 / 1.4541 | |||||
| S10 | Нержавеющая сталь 10Х17Н13М2Т / AISI316Ti / 1.4571 | |||||
| S03 | Нержавеющая сталь 03Х14Н13М3 / AISI 316L / 1.4404 | |||||
| M40 | Сплав медно-никелевый Monel® 400 / НМЖМц 28-2,5-1,5 / 2.4375 | |||||
| M50 | Сплав медно-никелевый Monel® K-500 / 2.4374 | |||||
| H27 | Сплав никелевый Hastelloy® C276 / 2.4819 / | |||||
| X | По согласованию с Заказчиком | |||||
| Опции | ||||||
| /SM | Цельноточеная конструкция диска и прокладки | |||||
| /SMFG | Цельноточеная конструкция диска с пазом для установки металлической прокладки | |||||
| /WH | раздельное исполнение диска и прокладки (диск крепится к держателю при помощи болтов) | |||||
| /HR | Стандартная диафрагма на держателе (для RF/ B поверхностей) | |||||
| /IFA | Интегральная конструкция: диафрагма установлена в держатель с отбором давления | |||||
| /TI | Гнездо для встроенного в кольцевой держатель датчика температуры (только с опциями IFA или HR) | |||||
