Интегрированная измерительная линия R-Flow IML
Описание
Измерительная линия состоит из диафрагмы, фланцев диафрагмы, измерительных участков, монтажных фланцев. Диафрагма устанавливается во фланцах и центрируется при помощи штифтов, герметичность установки обеспечивается прокладками. На поверхности, примыкающей к диафрагме во фланцах проделаны кольцевые проточки, служащие для выравнивания давления. Перпендикулярно к оси измерительной линии во фланцах проходят каналы, служащие для передачи давления измеряемой среды к измерительному прибору. Поскольку измерительная линия изготавливается как единое изделие, это позволяет выполнить оптимально подходящие друг другу детали изделия. Таким образом можно добиться максимальной точностей измерений.
Принцип работы интегрированной измерительной линии основан на преобразовании потенциальной энергии потока в кинетическую за счет локального изменения сечения трубопровода, что вызывает увеличение скорости потока при снижении статического давления на стенки после сужающего устройства. Их используют в качестве компактного решения для измерения расхода чистых сред на трубопроводах диаметрами от DN15 до DN40.

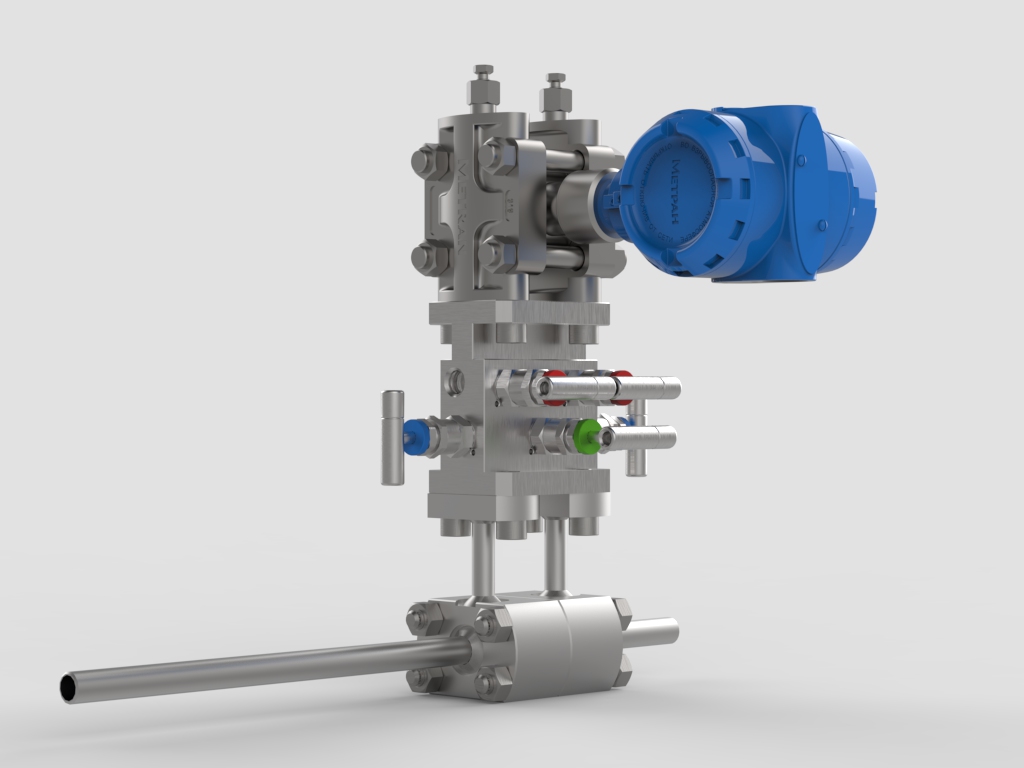

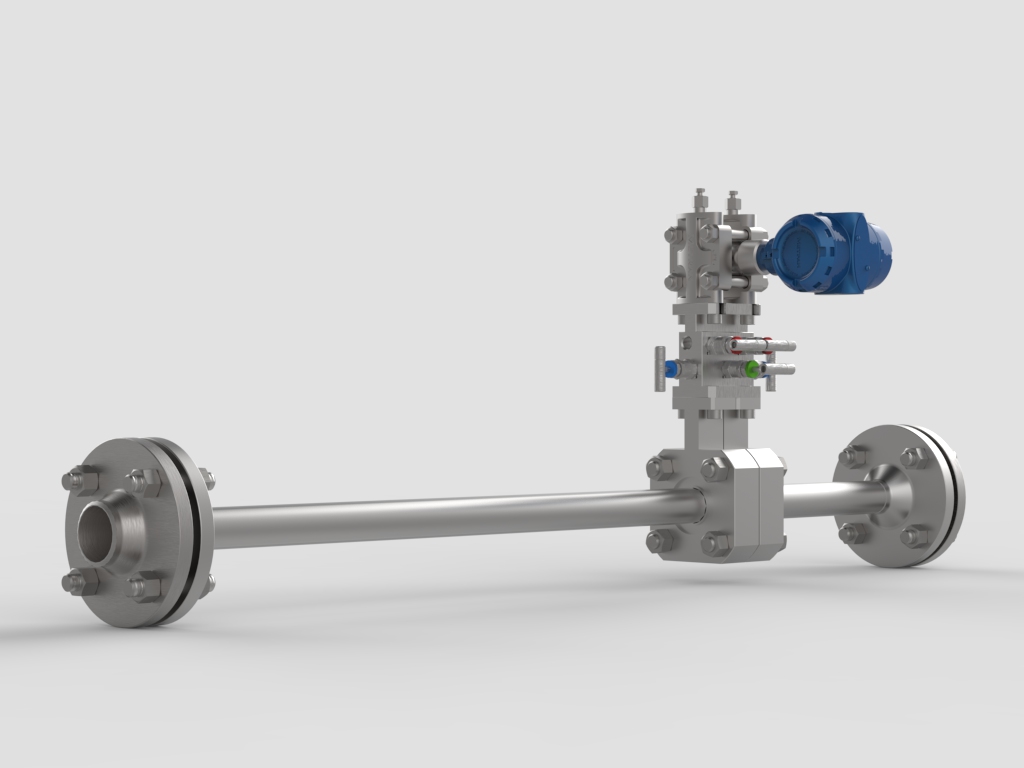

Интегрированные измерительные линии могут поставляться как в виде как отдельно в виде фланцев с установленным сужающим устройством (диафрагмой), так и с трубными измерительными участками, изолирующими манифольдами и преобразователем давления.
| Характеристика | Значение |
| Давление процесса | -0,1…25,0 МПа |
| Температура измеряемой среды | -100…+450°С |
| Материальное исполнение | Нержавеющая сталь 12Х18Н10Т, 316L, 316Ti; Углеродистая сталь 20, 09Г2С Другие материалы по согласованию с заказчиком |
| Диаметр номинальный (DN) | 15…40 мм( d dвнутр. = 12…43.2 мм) |
| Температура окружающей среды | -60 … +85°С |
| Рабочая среда | Жидкость, пар, газ группы 1 и 2 (р.II п.4 ТР ТС 032/2013) |
| Расчетный срок службы, не менее | 12 лет |
| Дополнительные опции | — Цельноточеная конструкция — Раздельное исполнение диска и прокладки — NACE исполнение |
| R-Flow | |||
| Тип устройства расходомерного | |||
| IML_ | Интегрированная измерительная линия | ||
| ¼’’ | Размер линии ¼’’ (6.35mm) не использовать | ||
| ½’’ | Размер линии ½’’ (12.7mm) не использовать | ||
| 15 | Размер линии DN ½’’ (≤21.3mm) / 15 и менее | ||
| 20 | Размер линии DN ¾’’ (26.7mm) / 20 | ||
| 25 | Размер линии DN 1’’ (33.4mm) / 25 | ||
| 32 | Размер линии DN 1 ¼’’ (42.2mm) / 32 | ||
| 40 | Размер линии DN 1 ½’’ (48.3mm) / 40 | ||
| Размерность трубопровода и присоединительных элементов | |||
| ____/__ | Метрические единицы измерения (фланцы по ГОСТ 33259 / EN1092-1) , символ не указывается | ||
| A__/__ | Имперские единицы измерения (фланцы по ASME) | ||
| DN | Диаметр номинальный | ||
| PN | Давление номинальное | ||
| __ | Форма уплотнительной поверхности (при наличии) | ||
| Материал | |||
| S12 | Нержавеющая сталь 12Х18Н10Т / AISI 321 / 1.4541 | ||
| S10 | Нержавеющая сталь 10Х17Н13М2Т / AISI316Ti / 1.4571 | ||
| S03 | Нержавеющая сталь 03Х14Н13М3 / AISI 316L / 1.4404 | ||
| M40 | Сплав медно-никелевый Monel® 400 / НМЖМц 28-2,5-1,5 / 2.4375 | ||
| M50 | Сплав медно-никелевый Monel® K-500 / 2.4374 | ||
| H27 | Сплав никелевый Hastelloy® C276 / 2.4819 / | ||
| X | По согласованию с Заказчиком | ||
