Устройства подготовки потока и струевыпрямители R-Flow JS
Описание
Работа устройств подготовки потока основана на разделении турбулентного потока газа/жидкости на несколько отдельных потоков. При разделении происходит преобразование векторов течения потока в направлении оси трубопровода за счет потери части энергии потока на преодоление гидравлического сопротивления устройства. Конструкция устройств подготовки потока рассчитываться таким образом, чтобы избежать деформаций изделия под воздействием температуры и давления потока.
Применение устройств подготовки потока обеспечивает стабилизацию потока в измерительном трубопроводе и позволяет сократить обязательные требования к прямолинейным участкам для любых типов расходомеров. В зависимости от конструкции и выполняемых функций устройства подразделяются на 2 типа: непосредственно Устройство подготовки потока (УПП) и Струевыпрямитель
Струевыпрямитель представляет собой устройство, ликвидирующее или значительно уменьшающее завихрения, но не обеспечивающее устранение осесимметричных или асимметричных деформаций эпюры скоростей потока.
Устройство подготовки потока (УПП) представляет собой устройство, которое ликвидирует или значительно уменьшает вихри в потоке, а также устраняет полностью или частично осесимметричные и асимметричные деформации эпюры скоростей потока.
| Характеристика | Значение |
| Давление процесса | -0,1…40,0 МПа |
| Температура измеряемой среды | -196…+750°С |
| Материальное исполнение | Нержавеющая сталь 12Х18Н10Т, 316L, 316Ti; Углеродистая сталь 20, 09Г2С Другие материалы по согласованию с заказчиком |
| Диаметр номинальный (DN) | 10…500 мм |
| Температура окружающей среды | -60 … +85°С |
| Рабочая среда | Жидкость, пар, газ группы 1 и 2 (р.II п.4 ТР ТС 032/2013) |
| Расчетный срок службы, не менее | 12 лет |
| Дополнительные опции | — Цельноточеная конструкция диска и прокладки — Раздельное исполнение диска и прокладки — NACE исполнение — Интегральная конструкция: диафрагма установлена в держатель с отбором давления |
| R-Flow—JS | |||
| Тип устройства | |||
| Z | Дисковое УПП “Zanker” | ||
| ZT | УПП “Zanker” | ||
| TS | Трубчатый струевыпрямитель | ||
| AM | Струевыпрямитель “AMCA” | ||

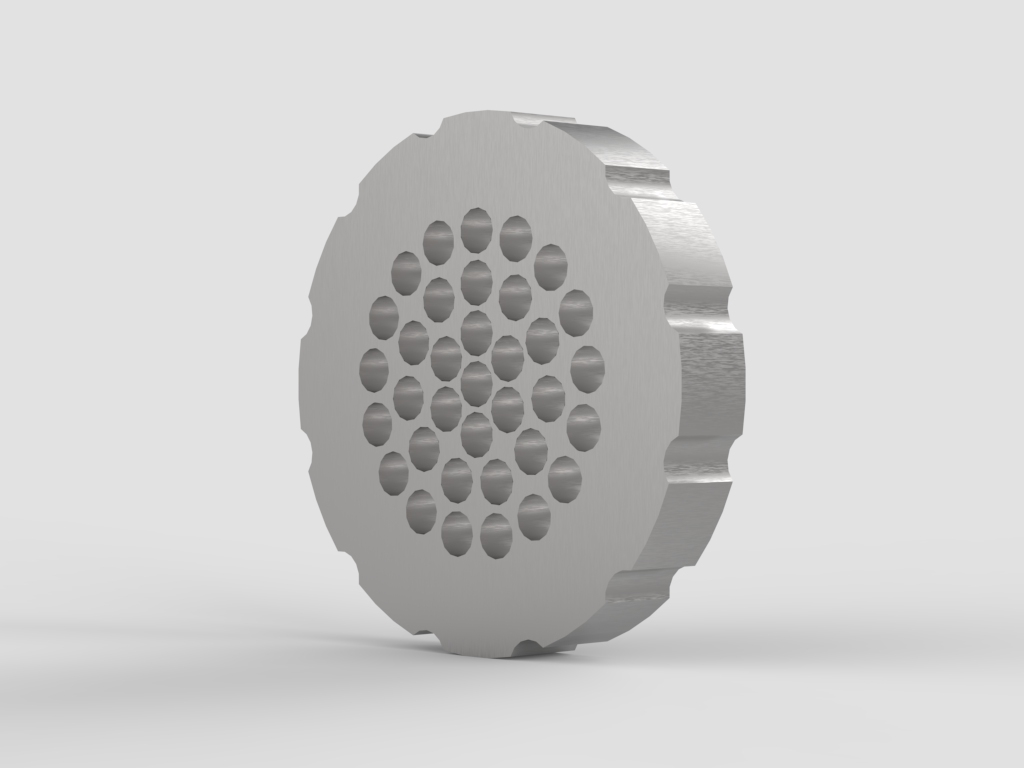

| 35 | Стабилизатор потока с 35 отверстиями | ||
| Размерность трубопровода и присоединительных элементов | |||
| ____/__ | Метрические единицы измерения (фланцы по ГОСТ 33259 / EN1092-1) , символ не указывается | ||
| A__/__ | Имперские единицы измерения (фланцы по ASME) | ||
| DN | Диаметр номинальный | ||
| PN | Давление номинальное | ||
| __ | Форма уплотнительной поверхности (при наличии) | ||
| Материал | |||
| S12 | Нержавеющая сталь 12Х18Н10Т / AISI 321 / 1.4541 | ||
| S10 | Нержавеющая сталь 10Х17Н13М2Т / AISI316Ti / 1.4571 | ||
| S03 | Нержавеющая сталь 03Х14Н13М3 / AISI 316L / 1.4404 | ||
| C20 | Углеродистая сталь 20 | ||
| C09 | Углеродистая хладостойкая сталь 09Г2С | ||
| Ca35 | Углеродистая хладостойкая сталь ASMT A350 | ||
| M40 | Сплав медно-никелевый Monel® 400 / НМЖМц 28-2,5-1,5 / 2.4375 | ||
| M50 | Сплав медно-никелевый Monel® K-500 / 2.4374 | ||
| H27 | Сплав никелевый Hastelloy® C276 / 2.4819 / | ||
| X | По согласованию с Заказчиком | ||
Сертификат ТР ТС 032
Декларация ТР ТС 010
